Version vom 6. Februar 2021, 08:19 Uhr
Laptops
Die Laptops in Fidelis besitzen keinen Akku. Sie müssen immer am Strom angeschlossen sein.
Soll Sound ausgegeben werden, muss der Klinkenstecker an der Vorderseite des Laptops eingesteckt sein.
Bitte achten Sie darauf, dass Sie beim Schließen des Deckels, den Deckel nicht auf den Stecker stellen.
Bitte achten Sie darauf, dass dieses Kabel (grau) in den Tischen nicht allzusehr geknickt wird.
- Der Desktop der Laptops kann über den Beamer angezeigt werden.
- Die Laptops sind über WLAN mit dem pädagogischen Hausnetz (Laufwerk "public") und auch mit dem Internet verbunden.

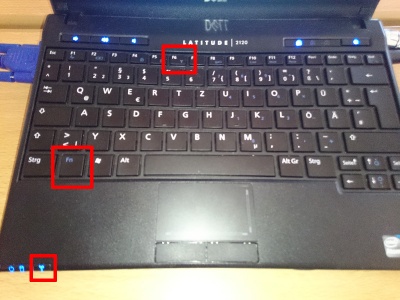

- Wenn sich das Laptop nicht mit dem Internet verbindet, überprüfen Sie, ob das WLAN-Symbol links unten an den Kontrolllampen leuchtet. Die WLAN-Verbindung der Laptops lässt sich durch gleichzeitiges Drücken der Funktionstasten FN (links unten) und F6 mit WLAN-Symbol (Mitte-oben) ein- und ausschalten (siehe Bild).
- Über die kleinen Boxen am Beamerwagen kann durch Einstecken des Klinkenkabels am Laptop der Sound ausgegeben werden.
- Wenden Sie sich ggf. an die Medienwarte!
VGA-Switch
Der VGA-Switch in den Klassenzimmern in Fidelis ermöglicht das Umschalten zwischen der Dokumentenkamera, dem Laptop oder einem mitgebrachten Laptop mit VGA-Anschluss.
Der aus obiger Perspektive linke Anschluss führt zum Beamer. Die rechten beiden VGA-Kabel führen zum einen zur Dokumentenkamera und zum anderen zu einem freien VGA-Anschluss (siehe unten), der an das mitgebrachte Laptop angeschlossen werden kann. Diese Verbindungen sollen nicht gelöst werden
Dazu gibt es einen freien Klinkenstecker (rot umrandet), der die Sound-Ausgabe aus dem mitgebrachten Gerät ermöglicht.
Beamer
Die Beamer in den Klassenzimmern in Fidelis sind auf Rollwägen. Der Tisch der Rollwägen kann in der Schräge verstellt werden.
Durch das Verschieben muss der Beamer auch des Öfteren scharf gestellt werden. Dafür gibt es auf der Oberseite eine Möglichkeit.
Hier gibt es zwei Stellräder. Mit dem unteren kann die Größe des Bildes verändert werden, mit dem oberen die Schärfe. Die Verkabelung des Beamers an der Rückseite soll nicht verändert werden.
Das blaue VGA-Kabel soll in dem oberen Anschluss stecken. Der Klinkenstecker (hier schwarz), der um das lange VGA-Kabel gewickelt ist, soll in der oberen "Audio in"-Buchse stecken. Damit kannn der Sound eines mitgebrachten Gerätes auf die Boxen übertragen werden. Das Kabel, das zu den Boxen führt (hier grün), soll im unteren "Audio out"-Anschluss stecken.
